Schaltanlagen und Ventilatoren
7.1 Schaltanlagen
Möglichkeiten der Ventilatoransteuerung

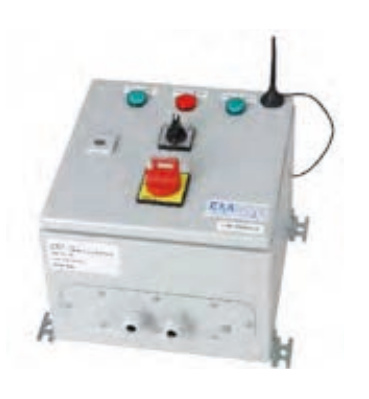

Automatische Schaltanlage für elektromagnetische Schlauchablösung ( ELMA )
Feuerwehrschaltanlage für elektromagnetische Schlauchablösung, fertig verdrahtet und vormontiert im Aufputzgehäuse, komplett mit Motorschutzschalter, Schützsteuerung, einstellbarer Ausschaltverzögerung bis 30 min, Hauptschalter, Störmeldung, komplett mit potentialfreien Kontakten zur Ansteuerung mit Schaltplan.
Funktionen: Ein / Aus / Automatik.
| Art.Nr. : 117 060 | Preis: | 1.325,-- € |
Automatische Schaltanlage für mechanische Schlauchablösung ( M )
Feuerwehrschaltanlage für mechanische Schlauchablösung fertig verdrahtet und vormontiert im Aufputzgehäuse, komplett mit Motorschutzschalter, Schützsteuerung,inkl. potentialfreien Kontakten zur Ansteuerung mit Schaltplan.
Funktionen: Ein / Aus / Automatik.
Einstellbare Ausschaltverzögerung bis 30 Minuten
| Art.Nr. : 117050 | Preis: | 680,-- € |

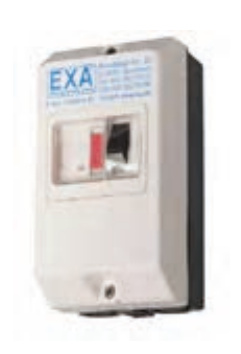

Motorschutzschalter ein / aus mit Gehäuse
| für SVD 8 - Typ MS 01 | 117 001 | 90,-- € |
| für SVD 10 - Typ MS 02 | 117 002 | 90,-- € |
| für SVD 12 - Typ MS 02 | 117 002 | 90,-- € |
| für SVD 14 - Typ MS 04 | 117 004 | 90,-- € |
| für SVD 16 - Typ MS 05 | 117 005 | 90,-- € |
Paniktaster als Grobtaster
schwarz, Schutzart IP 65
| Art.Nr.: 117 061 | Preis: | 95,-- € |

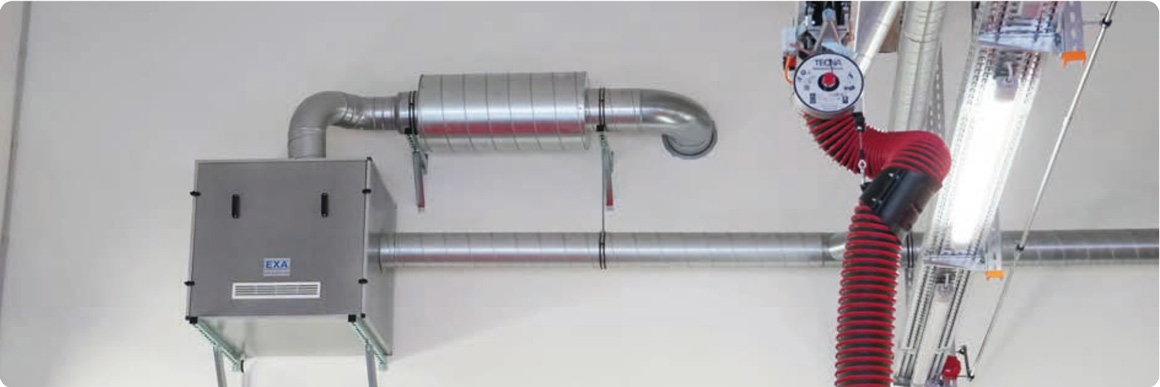

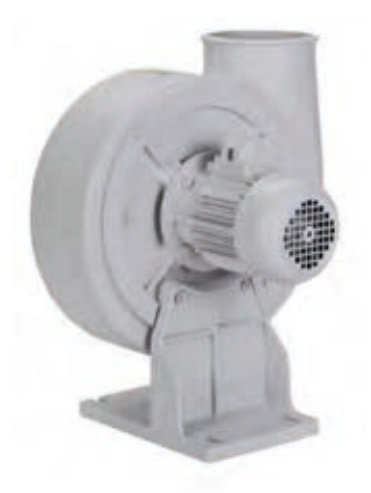

7.2 Ventilator - Sets
Für alle Anlagen wird ein passender Abluftventilator benötigt. Dieser wird entsprechend der Anzahl der Einsatzfahrzeuge dimensioniert und ausgelegt. Die Ventilatoren sind aus robustem Guss gefertigt und zeichnen sich durch ihre Laufruhe und Langlebigkeit aus.
In jedem Ventilatorpaket sind folgende Artikel in der entsprechenden Nennweite inkludiert:
| 1 Stück | Ventilatorfuß | Zur Aufnahme des Ventilators |
| 2 Stück | Anschlussstutzen | Für die Saug- und Druckseite |
| 2 Stück | Spannring | Für die Saug- und Druckseite |
| 2 Stück | Flexible Manschette | Für vibrationsfreie Übergänge |
| 1 Satz | Schwingungsdämpfer | Zur Vibrationsminderung ( 1 Satz = 4 Stück ) |
| 1 Satz | Konsolen | Zur Aufnahme des Ventilators an der Wand ( 450 mm Konsole bei SVD 8 + 10 +12 ) ( 600 mm Konsole bei SVD 14 + 16 ) |
| Anzahl Stellplätze | Ventilatortyp | Leistung | KW | Anschluss NW | Art.-Nr . | Preis in € |
|---|---|---|---|---|---|---|
| 1 Stellplatz | Typ SVD 8 | 1.380 m³ | 0,60 | 160 / 160 | 150 008 | 1.505,-- |
| 2 Stellplätze | Typ SVD 10 | 1.620 m³ | 0,75 | 160 / 160 | 150 010 | 1.650,-- |
| 3 Stellplätze | Typ SVD 12 | 2.220 m³ | 1,2 | 200 / 200 | 150 012 | 1.750,-- |
| 4 - 5 Stellplätze | Typ SVD 14 | 3.120 m³ | 2,4 | 200 / 200 | 150 014 | 2.750,-- |
| 6 - 7 Stellplätze | Typ SVD 16 | 4.080 m³ | 4,2 | 250 / 250 | 150 016 | 2.975,-- |
Optionales Zubehör

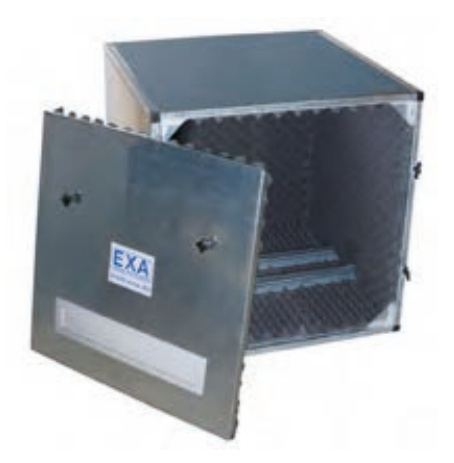

Schalldämm- und Wetterschutzbox, verzinkte Ausführung
| Ventilatortyp | Art.-Nr. | Preis in € |
|---|---|---|
| SVD 8 + 10 + 12 | 120 070 | 1.230,-- |
| SVD 14 + 16 | 120 090 | 1.350,-- |
| Dachkonsole | 650 250 | 225,-- |

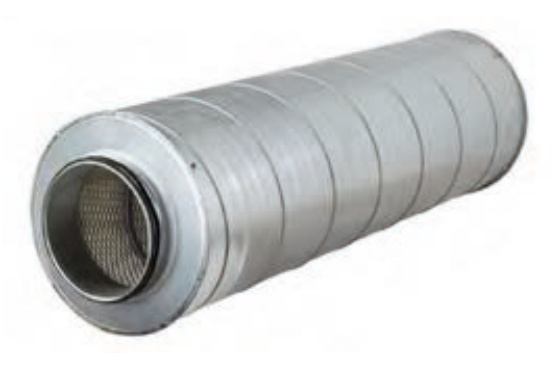

Rohrschalldämpfer ( 100 mm ) / Länge 900 mm
Schalldämmung bis 20 dB, verzinkte Ausführung
| NW | Art.-Nr. | Preis in € |
|---|---|---|
| NW 160 / 260 mm | 778 160 | 325,-- |
| NW 200 / 300 mm | 778 200 | 375,-- |
| NW 250 / 350 mm | 778 250 | 415,-- |
Alle Preise verstehen sich ab Werk, ohne Montage, zzgl. gesetzlicher MwSt., Preisänderungen vorbehalten
